Popis
Ekrano GX představuje nejvybavenější komunikační centrum řady GX od společnosti Victron Energy. Kombinuje všechny funkce platformy GX s integrovaným 7″ dotykovým displejem, který poskytuje okamžitý přehled o celé energetické instalaci. Umožňuje monitorování, konfiguraci a vzdálenou správu systému prostřednictvím portálu VRM, lokální sítě nebo aplikace VictronConnect. Díky rozsáhlým možnostem připojení je vhodný pro ostrovní i hybridní systémy v obytných vozech, lodích i stacionárních instalacích.
Hlavní vlastnosti a funkce

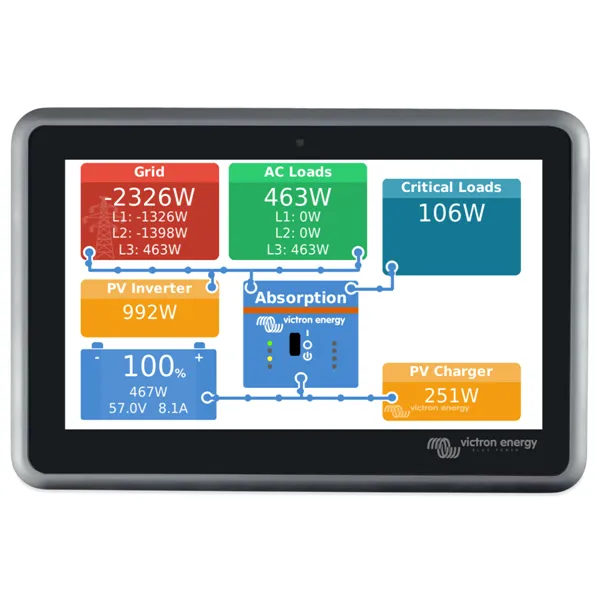

Integrovaný 7″ dotykový displej
Vestavěný sedmipalcový dotykový displej poskytuje okamžitý přehled o stavu celého systému a umožňuje rychlé nastavení zařízení bez nutnosti připojení externího displeje. Dotykové ovládání lze bezpečnostně deaktivovat tlačítkem umístěným na zadní straně zařízení.
Kompletní monitorování a řízení systému
Ekrano GX zobrazuje v reálném čase stav nabití baterií, spotřebu energie, výrobu z fotovoltaiky, generátoru nebo distribuční sítě. Umožňuje řízení generátoru, sledování hladiny nádrží, měření teplot, diagnostiku systému i vzdálené řešení provozních událostí.
Vzdálená správa přes VRM Portal
Pomocí služby VRM Portal lze systém monitorovat, konfigurovat a ovládat odkudkoliv přes internet. Stejnou funkcionalitu nabízí také lokální přístup přes LAN nebo vestavěný WiFi Access Point prostřednictvím funkce Remote Console.
Široké možnosti připojení
Zařízení je vybaveno rozhraními VE.Direct, VE.Bus, dvěma porty VE.Can, Ethernetem, WiFi, Bluetooth Smart, USB Host porty i slotem pro microSD kartu. Díky tomu lze snadno propojit měniče, nabíječe, MPPT regulátory, bateriové systémy i další zařízení Victron Energy.
Vestavěné Bluetooth a WiFi
Bluetooth Smart umožňuje rychlé uvedení zařízení do provozu prostřednictvím aplikace VictronConnect, zatímco integrovaná WiFi zajišťuje snadné připojení k síti bez potřeby externích modulů.
Rozšířené vstupy a výstupy
Ekrano GX disponuje vstupy pro snímače hladiny nádrží, teplotními a digitálními vstupy i dvěma programovatelnými relé, což umožňuje snadnou integraci dalších prvků systému a automatizaci provozu.
Jednoduchá instalace
Zařízení je určeno pro zapuštěnou montáž do panelu. Součástí balení je ocelový montážní držák a montážní příslušenství. Konektory jsou přístupné ze zadní strany a svorkovnice lze snadno demontovat pro pohodlnější instalaci a servis.
Technické parametry
napájecí napětí: 870 V DC
vlastní spotřeba (displej zapnutý): 6,2 W při 12 V
vlastní spotřeba (displej vypnutý): 2,6 W při 12 V
integrovaný displej: 7″ dotykový LCD
rozlišení displeje: 1024 × 600 px
jas displeje: 1000 cd/m²
automatická regulace jasu: ano
VE.Direct porty (izolované): 3
maximální počet připojených zařízení VE.Direct: 25
VE.Bus: 1 sběrnice se dvěma paralelními RJ45 porty
VE.Can: 2 porty (izolovaný i neizolovaný)
Ethernet: ano
WiFi: vestavěná
Bluetooth Smart: ano
USB Host: 2× USB-A
slot pro microSD kartu: SDHC až 32 GB
vstupy pro snímače hladiny nádrží: 3
teplotní vstupy: 2
digitální vstupy: 2
programovatelná relé: 2× NO/NC
rozměry (v × š × h): 124 × 187 × 29,8 mm
provozní teplota: 20 až +50 °C
montáž: zapuštěná montáž do panelu
bzučák: ano
stupeň krytí: IP54 (čelní strana při montáži s ocelovým držákem), IP21 (zadní strana)
bezpečnost: IEC 62368-1
EMC: EN 301489-1, EN 301489-17
automobilová norma: ECE R10-6
Rozdíly mezi Nucleo GX, Cerbo GX MK2 a Ekrano GX:
